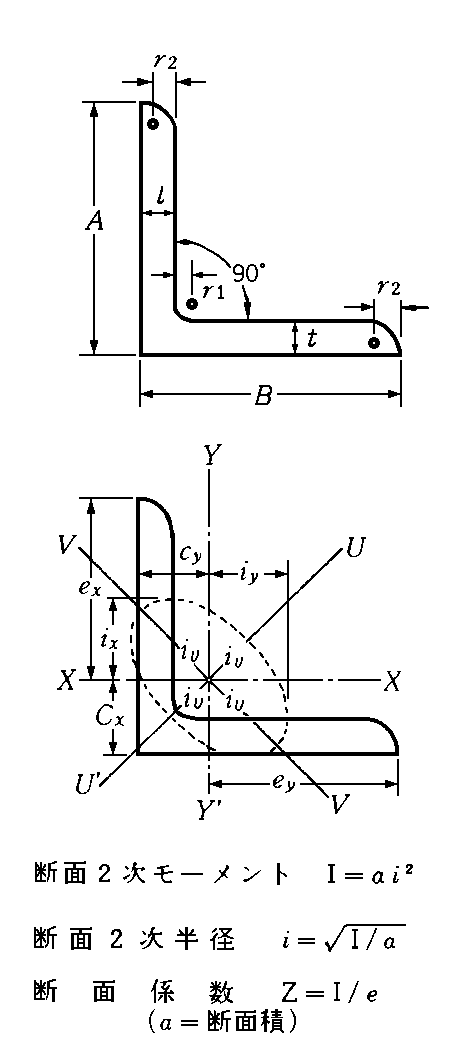

形鋼（アングル）標準寸法断面表








寸　法（ｍｍ）

断面積
（Ｃu）

単位重量
(ｋｇ／ｍ)
　　Ａ　ｘ　Ｂ

t

r1

r2
　２５　ｘ　　２５ 　３ 　４ 　２ 　１．４２７ 　１．１２
　３０　ｘ　　３０ 　３ 　４ 　２ 　１．７２７ 　１．３６
　４０　ｘ　　４０ 　３ 　４．５ 　２ 　２．３３６ 　１．８３
　４０　ｘ　　４０ 　５ 　４．５ 　３ 　３．７５５ 　２．９５
　４５　ｘ　　４５ 　４ 　６．５ 　３ 　３．４９２ 　２．７４
　５０　ｘ　　５０ 　４ 　６．５ 　３ 　３．８９２ 　３．０６
　５０　ｘ　　５０ 　５ 　６．５ 　３ 　４．８０２ 　３．７７
　５０　ｘ　　５０ 　６ 　６．５ 　４．５ 　５．６４４ 　４．４３
　６０　ｘ　　６０ 　４ 　６．５ 　３ 　４．６９２ 　３．６８
　６０　ｘ　　６０ 　５ 　６．５ 　３ 　５．８０２ 　４．５５
　６５　ｘ　　６５ 　５ 　８．５ 　３ 　６．３６７ 　５．００
　６５　ｘ　　６５ 　６ 　８．５ 　４ 　７．５２７ 　５．９１
　６５　ｘ　　６５ 　８ 　８．５ 　６ 　９．７６１ 　７．６６
　７０　ｘ　　７０ 　６ 　８．５ 　４ 　８．１２７ 　６．３８
　７５　ｘ　　７５ 　６ 　８．５ 　４ 　８．７２７ 　６．８５
　７５　ｘ　　７５ 　９ 　８．５ 　６ １２．６９ 　９．９６
　７５　ｘ　　７５ １２ 　８．５ 　６ １６．５６ １３．０
　８０　ｘ　　８０ 　６ 　８．５ 　４ 　９．３２７ 　７．３２
　９０　ｘ　　９０ 　６ １０ 　５ １０．５５ 　８．２８
　９０　ｘ　　９０ 　７ １０ 　５ １２．２２ 　９．５９
　９０　ｘ　　９０ １０ １０ 　７ １７．００ １３．３
　９０　ｘ　　９０ １３ １０ 　７ ２１．７１ １７．０
１００　ｘ　１００ 　７ １０ 　５ １３．６２ １０．７
１００　ｘ　１００ １０ １０ 　７ １９．００ １４．９
１００　ｘ　１００ １３ １０ 　７ ２４．３１ １９．１
１２０　ｘ　１２０ 　８ １２ 　５ １８．７６ １４．７
１３０　ｘ　１３０ 　９ １２ 　６ ２２．７４ １７．９
１３０　ｘ　１３０ １２ １２ 　８．５ ２９．７６ ２３．４
１３０　ｘ　１３０ １５ １２ 　８．５ ３６．７５ ２８．８
